一：說明：

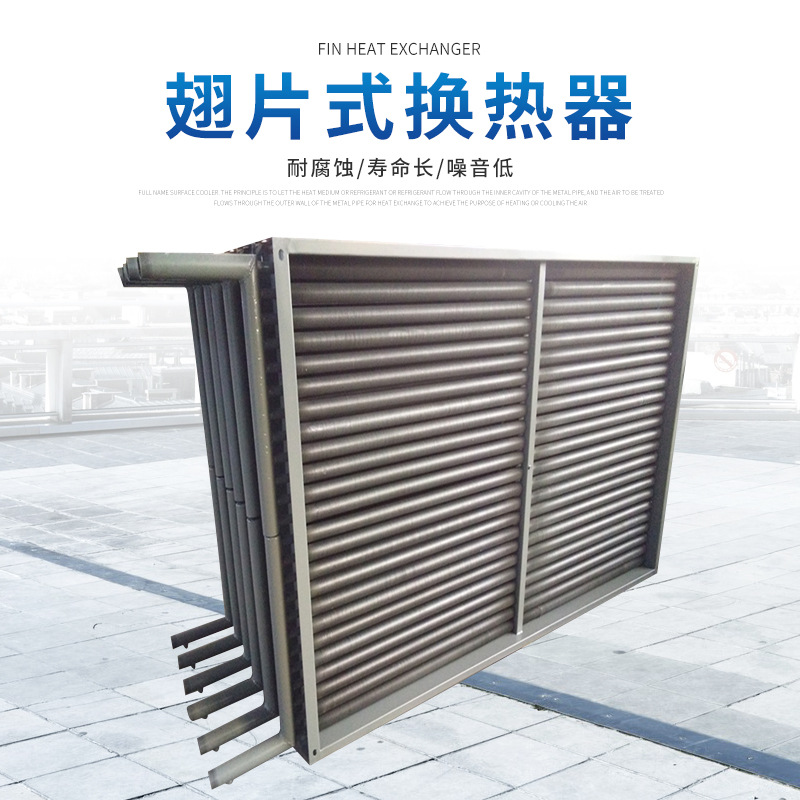

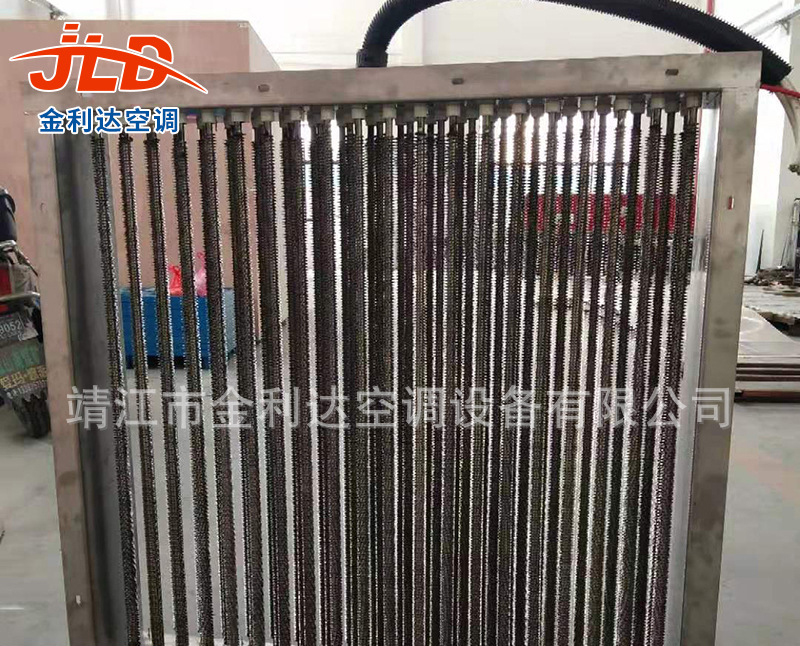

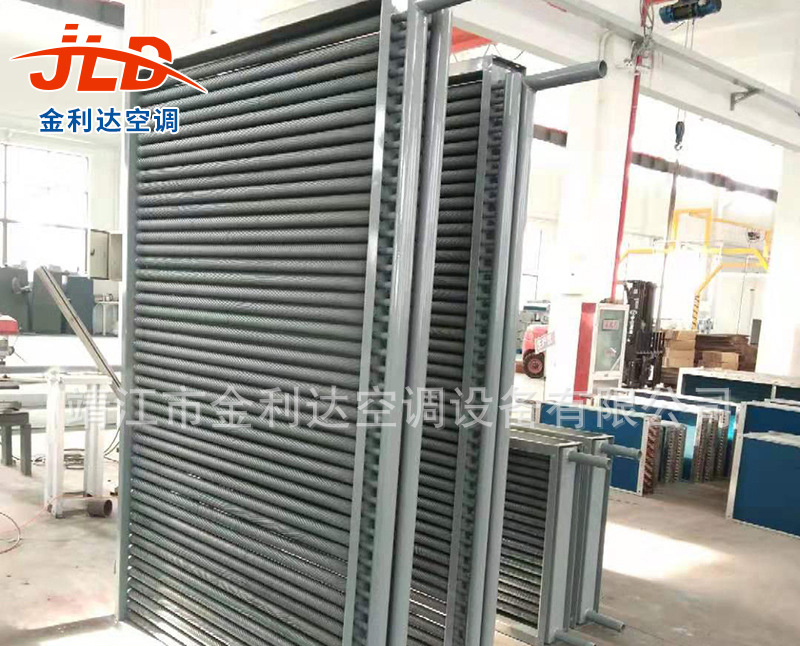

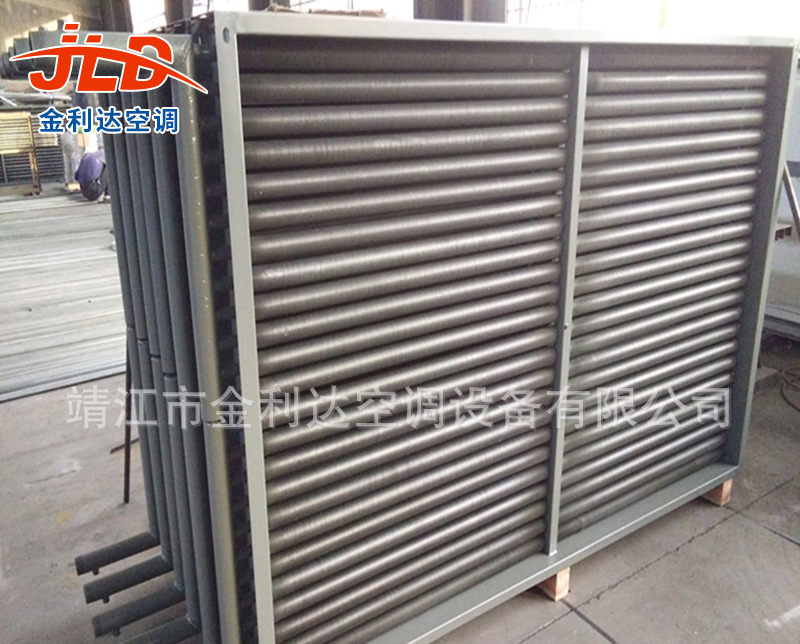

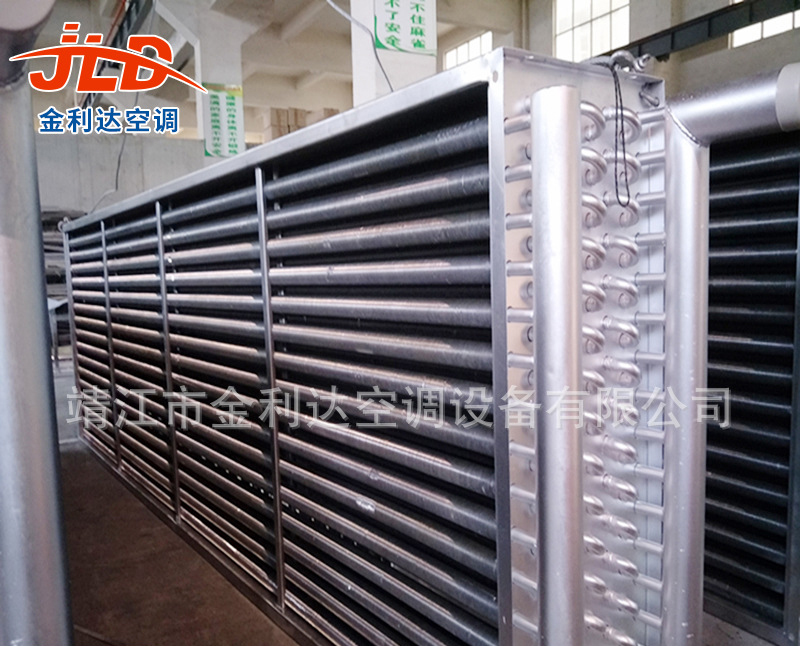

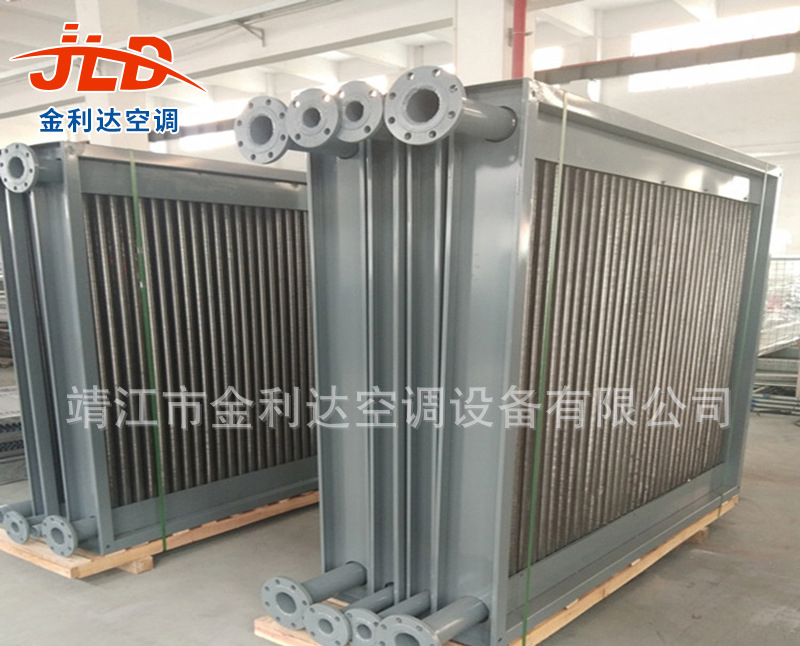

GL型加熱器，采用無縫鋼管繞L型翅片或軋片的結構型式，使鋼管與肋片接觸緊密，提高了傳熱系數，再加上獨特的水路行程，管距，片距的合理設計，使得該換熱器具有傳熱性能好，空氣阻力低，結構緊湊等特點。它可廣泛應用于空調加熱、采暖等工程中，是新風機組和空氣處理機組理想的配套產品。
二：主要規格有：
| 鋼管直徑 | 孔距 | 排距 | 翅片規格 | 片距 |
| ф22 | 50-60 | 40-50 | 鋁翅片或不銹鋼翅片 | 3.8-4.5 |
| ф25 | 50-60 | 40-50 | 鋁翅片或不銹鋼翅片 | 3.8-4.5 |
三：型號說明
GL型編號方法為：例GL4×24×1500(Z)3.8
GL————型號
4————排數N：2.3.4.6.8.10.12
24————表面管數n≤50
1500————表面管長A ≤6000mm
(Z)——氣流方向左(Z為左Y為右，面對進風面)
2.7 ————片距t=3.8

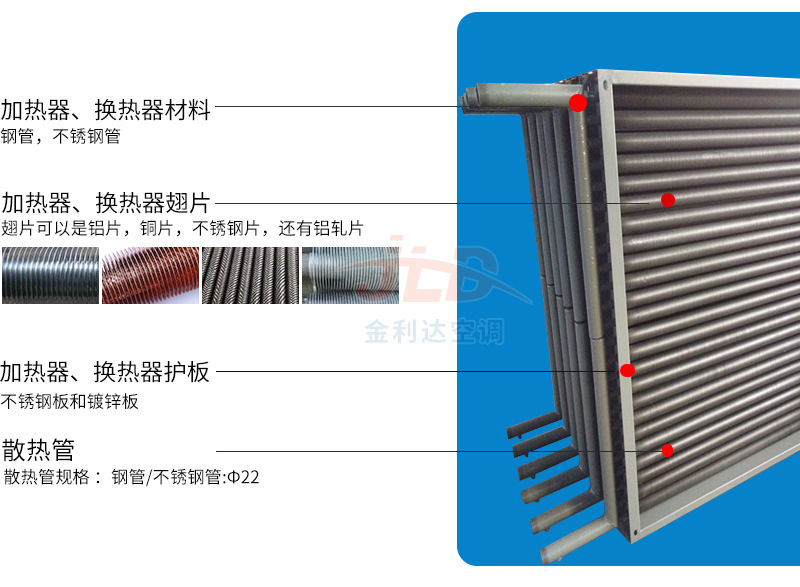

四：加熱器材料及類型的選擇
1.加熱器匯管材料：a.鍍鋅鋼管，b.不銹鋼管，
2.加熱器器翅片材料: a.鋼帶，b.鋁帶,c.不銹鋼帶，
3.加熱器端板、護板：a.鍍鋅板,b.不銹鋼板,
五：加熱器的安裝及使用：
1.加熱器與外部管路連接須采用軟連接（熱水），焊接（蒸汽），
2.加熱器底部須最低點須設排水閥，熱水盤管最高點設放氣閥，
3.蒸汽盤管凝結水管須設疏水閥并設旁通，
